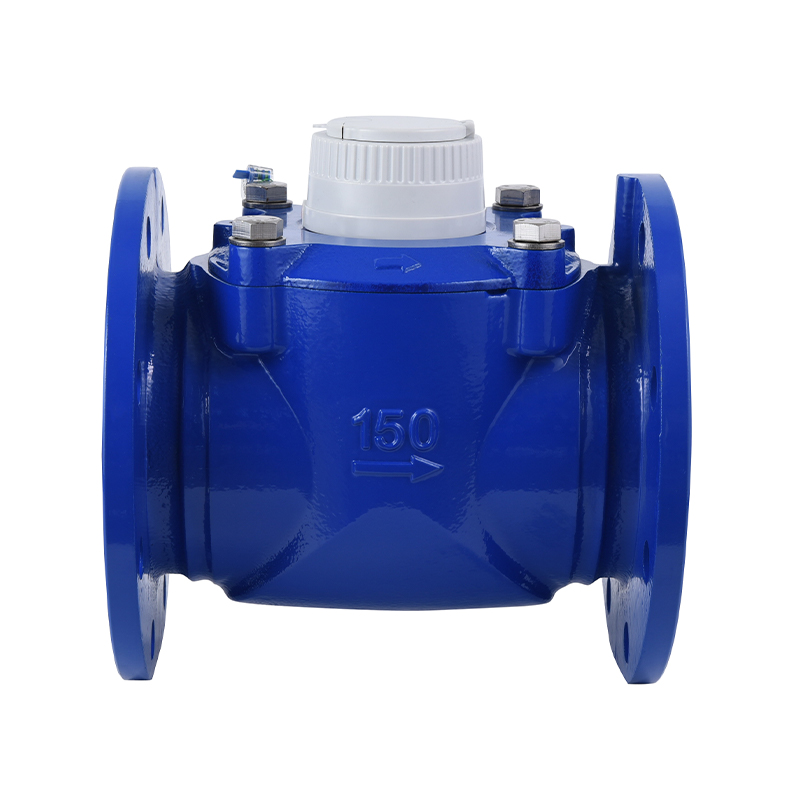

Overzicht van WPD Wide Range horizontale spiraalvleugelwatermeter
De WPD horizontale watermeter met spiraalvormige vleugel en groot bereik is ontworpen voor uiterst nauwkeurige meting van de waterstroom in gemeentelijke, industriële en commerciële toepassingen. Het horizontale spiraalvormige vleugelontwerp maakt nauwkeurige metingen mogelijk over een breed stroombereik, van zeer lage tot hoge volumes, waardoor hij zeer veelzijdig is.
De meter combineert mechanische betrouwbaarheid met minimale onderhoudsvereisten, waardoor een lange levensduur wordt gegarandeerd, zelfs onder veeleisende wateromstandigheden. De WPD-meter levert stabiele metingen met minimale afwijking ( ±1% bij volledige stroom ), waardoor naleving van industrienormen wordt gegarandeerd.
Ontwerp en technische kenmerken
Horizontaal spiraalvormig vleugelmechanisme
De WPD-watermeter maakt gebruik van een horizontale spiraalvleugelrotor die soepel draait onder waterstroom. Dit ontwerp minimaliseert wrijving en maakt nauwkeurige metingen mogelijk bij zowel lage als hoge stroomomstandigheden, in tegenstelling tot traditionele meters met één rotor die bij lage stroom de nauwkeurigheid kunnen verliezen.
Brede bereikmogelijkheden
Met een groot bereikverhouding (R = Qmax/Qmin) tot 200:1 kan de WPD-meter een extreem laag debiet meten zonder dat dit ten koste gaat van de nauwkeurigheid van het hoge debiet. Dit is van cruciaal belang voor de facturering, het waterbeheer en de lekdetectie in gemeentelijke systemen.
Duurzame materialen
De meter body is constructed from corrosion-resistant alloys or high-grade stainless steel. Internal components use wear-resistant polymers to maintain accuracy and reduce maintenance frequency. For example, the spiral wing rotor can withstand sand content up to 150 mg/l zonder meetbare slijtage.
Toepassingen in waterdistributie
Gemeentelijke waternetwerken
WPD-meters worden veel gebruikt in stedelijke watervoorzieningsnetwerken om het huishoudelijke en commerciële verbruik nauwkeurig te meten. Hun brede bereik en lage stromingsgevoeligheid maken detectie van kleine lekken mogelijk, waardoor waterverlies in distributiesystemen wordt verminderd.
Industriële watermonitoring
Industrieën met een grote vraag naar water, zoals de productie- of voedselverwerking, profiteren van WPD-meters vanwege hun hoge nauwkeurigheid en duurzaamheid. De meter kan turbulente stromingen meten zonder significante drukval, waardoor operationele efficiëntie wordt gegarandeerd.
Irrigatie en landbouwsystemen
Bij irrigatie is het handhaven van een uniforme waterverdeling van cruciaal belang. Het ontwerp met een groot bereik van de WPD-meter maakt nauwkeurige metingen mogelijk, zelfs onder wisselende stroomomstandigheden, waardoor de irrigatie-efficiëntie wordt verbeterd en waterverspilling wordt verminderd.
Prestatiespecificaties
De belangrijkste specificaties die de prestaties van de WPD-watermeter definiëren, zijn onder meer debietbereik, nauwkeurigheid en duurzaamheidsstatistieken. De onderstaande tabel illustreert typische waarden:
| Parameter | Typische waarde | Opmerkingen |
|---|---|---|
| Stroombereik (Qmin–Qmax) | 0,5–60 m³/u | Voor typische gemeentelijke installaties |
| Nauwkeurigheid | ±1% bij volledige stroom | ISO 4064-compatibel |
| Drukclassificatie | 1,6 MPa | Geschikt voor standaard watervoorzieningsnetwerken |
| Bedrijfstemperatuur | 0–50°C | Ideaal voor koudwatermetingen |
Installatierichtlijnen
Een juiste installatie garandeert optimale prestaties en een lange levensduur. Volg deze stappen:
- Installeer de meter horizontaal om de spiraalvleugelrotor in de juiste richting te houden.
- Zorg voor rechte leidinglengtes van minimaal 5×DN stroomopwaarts en 2×DN stroomafwaarts om turbulentie te verminderen.
- Gebruik geschikte flenzen of schroefdraadverbindingen, afhankelijk van het systeem.
- Controleer op vuil en spoel de pijpleiding vóór installatie.
Onderhoud en levensduur
WPD-watermeters zijn ontworpen voor een onderhoudsarme werking. De belangrijkste aanbevelingen zijn onder meer:
- Periodieke inspectie op sedimentophoping en rotorvrijheid.
- Reinigen of vervangen van de interne zeef om verstopping te voorkomen.
- Kalibratiecontroles met tussenpozen van 1 à 2 jaar, afhankelijk van de waterkwaliteit.
- Vermijd blootstelling aan vorstomstandigheden die het meterhuis of de rotor kunnen beschadigen.
Voordelen van WPD Watermeters
De WPD meter offers several advantages over traditional water meters:
- Meting met groot bereik en hoge nauwkeurigheid bij lage en hoge stromen.
- Het duurzame horizontale spiraalvleugelontwerp vermindert slijtage en verlengt de levensduur.
- Minimaal drukverlies door wrijvingsarme rotorwerking.
- Veelzijdige toepassingen in gemeentelijke, industriële en irrigatiesystemen.
